如何为你的 Splat 创建 LOD（细节层次）

本指南介绍如何使用 Arrival.Space 中的一键功能为你的 Splat 创建 LOD。

需要更多控制？

如果你有独立的 .ply 文件或想要更精细地控制 LOD 设置，请查看手动 LOD 创建指南（CLI），了解使用 splat-transform 命令行工具的替代方法。

简要概述​

  1. 上传你的 Splat 文件（.ply、.compressed.ply、.sog 或 .lcc 压缩包）
  2. 在内容列表详情视图中点击 生成 LOD
  3. 调整你的 LOD 设置（预设、范围）
  4. 生成碰撞体

1. 上传你的 Splat 文件​

在生成 LOD 之前，你需要将 Splat 资源上传到 Arrival.Space。支持的格式：

格式如何上传
.ply直接上传
.compressed.ply直接上传
.sog直接上传
.lcc / .zip必须压缩，连同其附属文件（.lci、.bin 文件）一起——详细信息可在上传 LCC 到 Arrival.Space 部分找到。
meta.json / .zip如果你使用 CLI 手动创建了 LOD（参见手动 LOD 创建指南），请将 LOD 输出文件夹作为压缩文件上传，其中包含 lod-meta.json 和所有分块文件。
示例数据

如需有效的示例文件，请查看 XGRIDS 示例数据——所有示例均以可直接上传的压缩文件形式提供。

2. 生成 LOD​

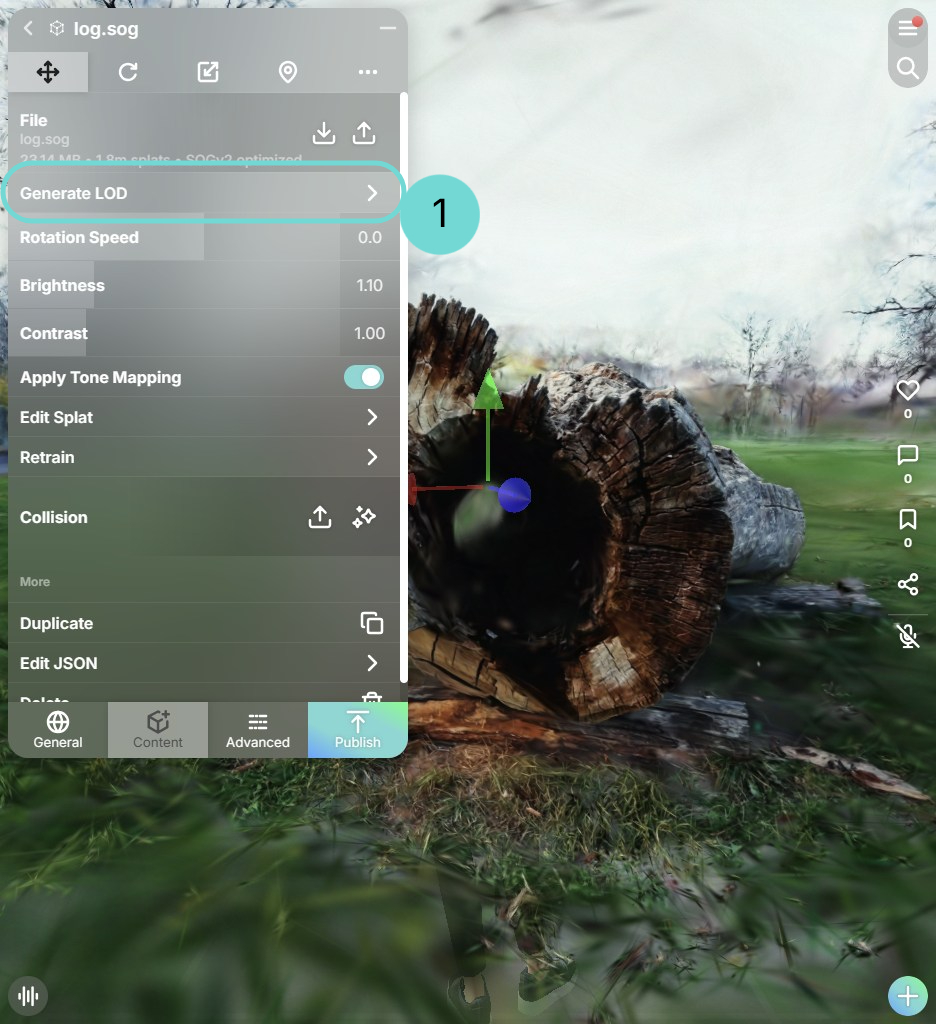

一键LOD生成定义LOD生成设置

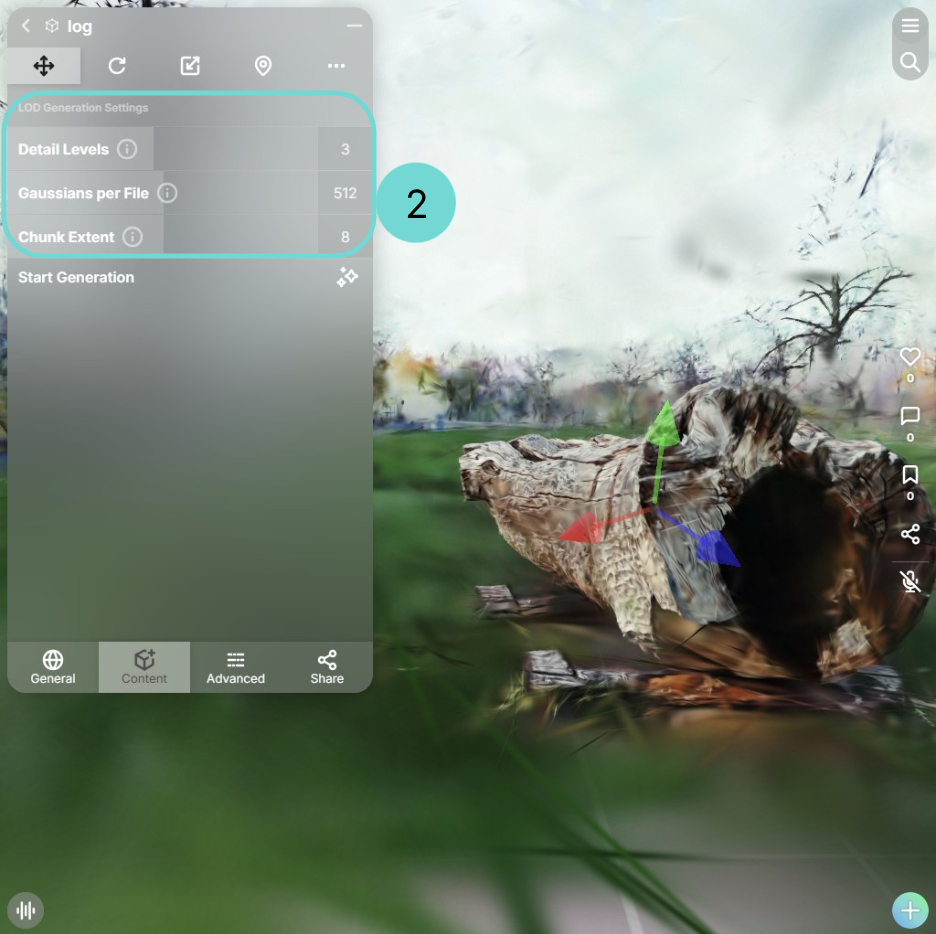

上传资源并创建碰撞体后，你会在资源信息下方找到 优化流式传输 按钮 1。点击此按钮会打开一个子菜单 2，你可以在其中配置以下设置：

  • 细节层级： 定义应生成多少个细节层级。对于 LCC Splat，层级数量会自动设置。

  • 每个文件的高斯体数量： 指定每个分块应包含的大致高斯体数量。此值为近似值——实际数量可能略有不同。

  • 分块范围： 指定分块的空间大小（以米为单位）。应根据扫描环境的规模进行调整。

配置这些设置后，点击 开始生成 来生成你的 LOD。根据 Splat 的大小，此过程可能需要一些时间。例如，一个包含约 100 万个高斯体的小型 Splat 通常需要 10-15 分钟来生成。

你现在可以随时离开空间。该过程将在后台继续运行。

2.1 LOD 生成进度​

LOD生成进度

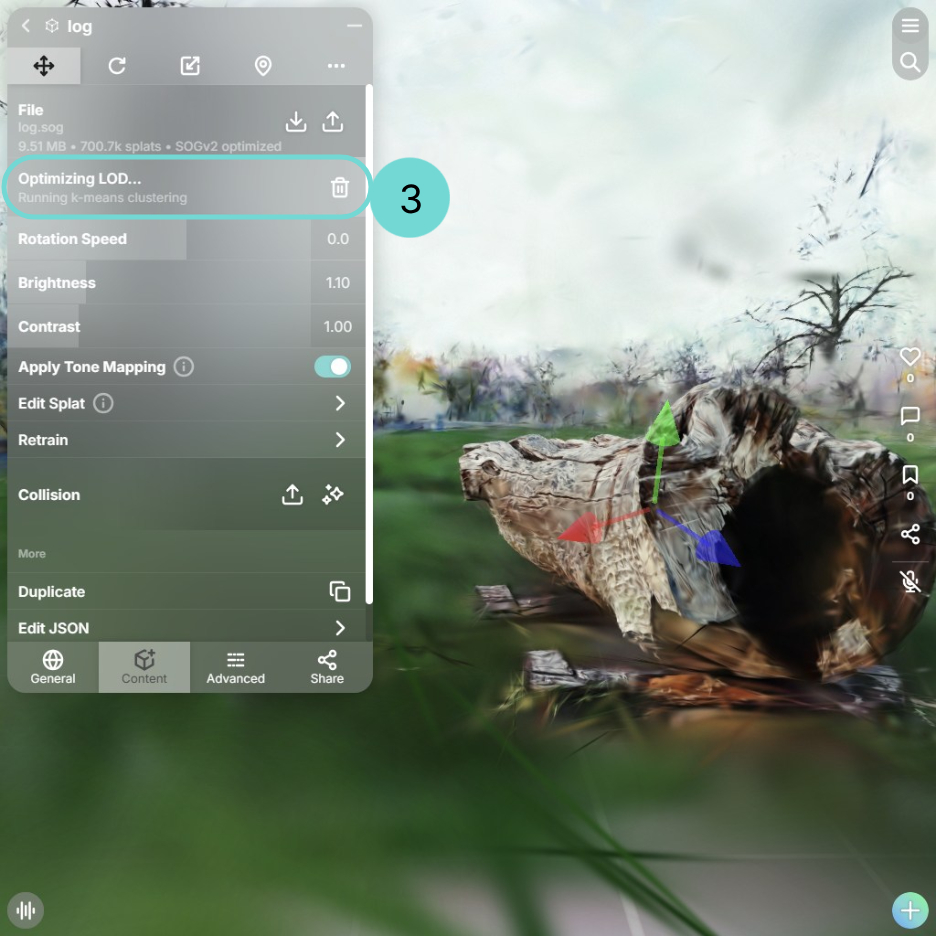

开始生成过程后，你可以使用 图标取消它。你还可以在此处查看进度，了解 LOD 生成的进展情况 3。

3. 流式传输设置​

完成的LOD调整你的LOD

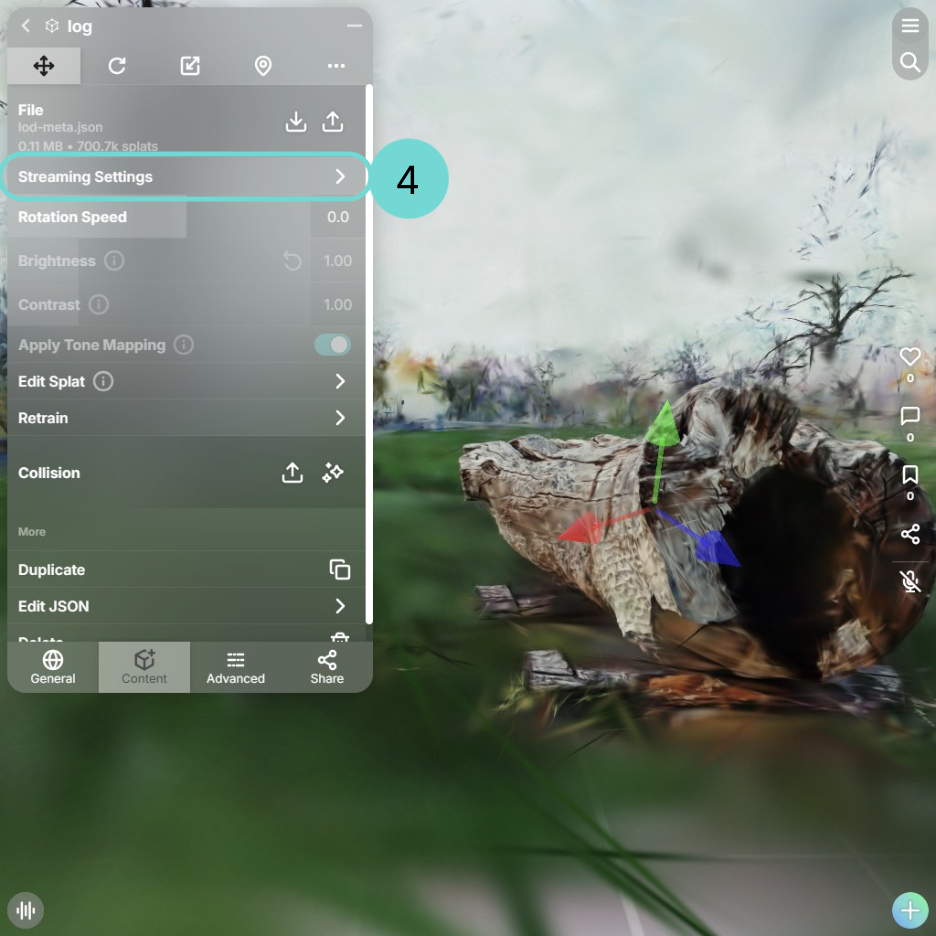

LOD 成功生成后，它将替换你之前的资源。当文件变为 .lod 并且 生成 LOD 按钮变为 流式传输设置 时 4，表示过程已完成。

点击此按钮后，会打开一个包含以下设置和信息的子菜单：

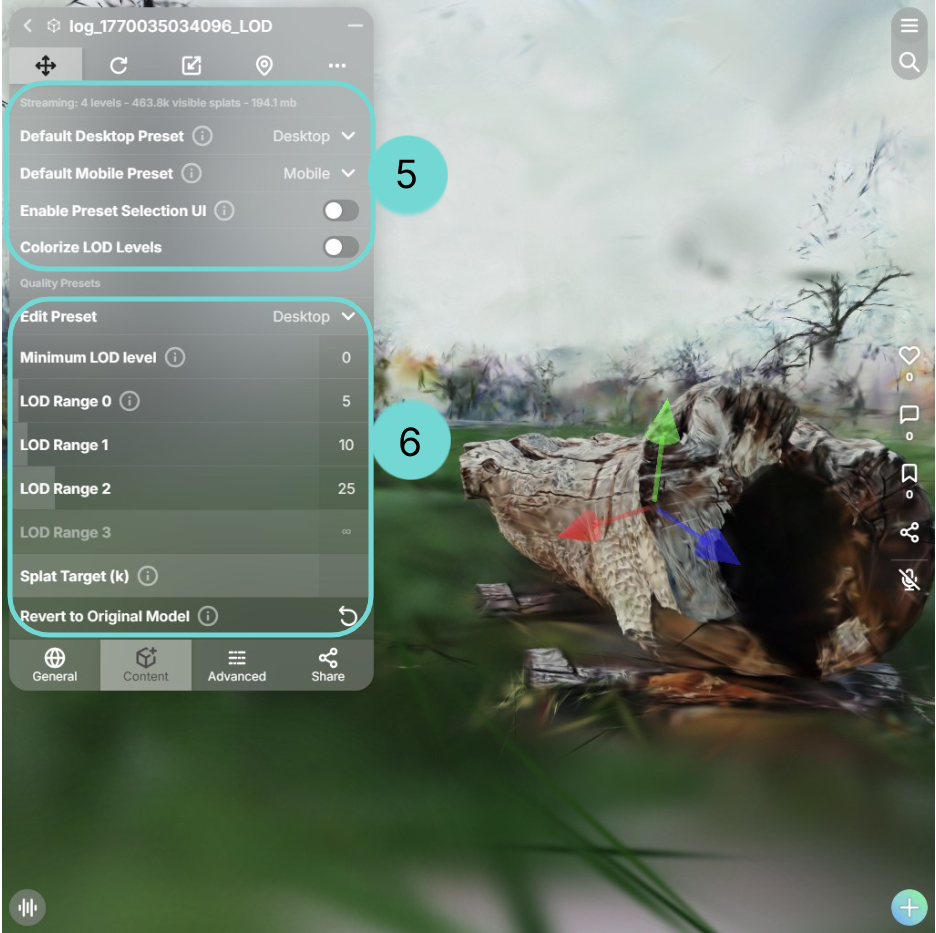

  • 5 LOD 设置（X 个 LOD 层级）： 显示已生成的 LOD 层级数量——在本示例中为 4 个，以及可见的 Splat 数量和显存使用情况。

    • 默认桌面预设： 定义访客在桌面设备上查看你的空间时使用的预设。
    • 默认移动端预设： 定义访客在移动设备上查看你的空间时使用的预设。如果未启用 Meta Quest 3 或 Apple Vision Pro 预设，VR 设备也将使用此预设。
    • 启用预设选择界面： 为访客显示或隐藏预设选择界面。
    • 为 LOD 层级着色： 允许你以颜色显示每个 LOD 层级。在定义预设时特别有用，因为它使距离和范围过渡更容易评估。

  • 6 质量预设 预设允许你针对每种终端设备优化 LOD。 例如，对于移动设备，建议将可见 Splat 数量保持在 300 万以下，以确保在 iOS 上的良好性能。

    • 编辑预设： 选择要编辑的预设。可用预设包括 Desktop Max、Desktop、Mobile Max、Mobile 以及 Meta Quest 3、Apple Vision Pro（如已启用）。
    • 最低 LOD 层级： 定义预设的起始层级。 层级 0 是最详细的层级。在所示示例中，层级范围为 0 到 3。
    • LOD 范围 X： 定义系统从一个层级切换到下一个层级的距离。 示例：LOD 范围 0 决定从 层级 0 切换到层级 1 的距离。 层级之间的距离越大，可见的 Splat 越少——但这也会降低远距离的细节。
    • Splat 目标（k）： 在调整此值之前，建议先正确配置 LOD 范围。你在此输入的值定义了每个 LOD 层级的 Splat 目标数量。它会强制所有 LOD 层级——包括较低层级——都以此目标数量为目标。 例如，如果你将值设置为 1700，每个层级都将尝试达到 170 万个 Splat，即使是较低细节的层级也是如此。同时，这也会限制最高细节层级，因为它们不能超过定义的目标。
      简而言之： Splat 目标会覆盖 Splat 在各层级之间的自然分布，并在所有 LOD 层级上强制执行统一目标，如果使用不当，可能会降低细节或导致视觉不一致。

预设设置示例​

假设：7 个层级

预设最低层级 起始层级典型值 单位：米预设最低层级 起始层级典型值 单位：米
Desktop Max0范围 0： 10
范围 1： 20
范围 2： 40
范围 3： 80
范围 4： 120
范围 5： 150
范围 6： 200		Desktop0范围 0： 5
范围 1： 10
范围 2： 25
范围 3： 50
范围 4： 65
范围 5： 90
范围 6： 150
Mobile Max1范围 0： 5
范围 1： 7
范围 2： 12
范围 3： 25
范围 4： 75
范围 5： 120
范围 6： 200		Mobile2范围 0： 2
范围 1： 4
范围 2： 6
范围 3： 10
范围 4： 75
范围 5： 120
范围 6： 200
Meta Quest 3需要启用1范围 0： 2
范围 1： 4
范围 2： 6
范围 3： 10
范围 4： 75
范围 5： 120
范围 6： 200		Apple vision Pro需要启用1范围 0： 2
范围 1： 4
范围 2： 6
范围 3： 10
范围 4： 75
范围 5： 120
范围 6： 200
信息

带删除线的值在定义了最低层级时会被忽略。

3.1 使用预设选择界面​

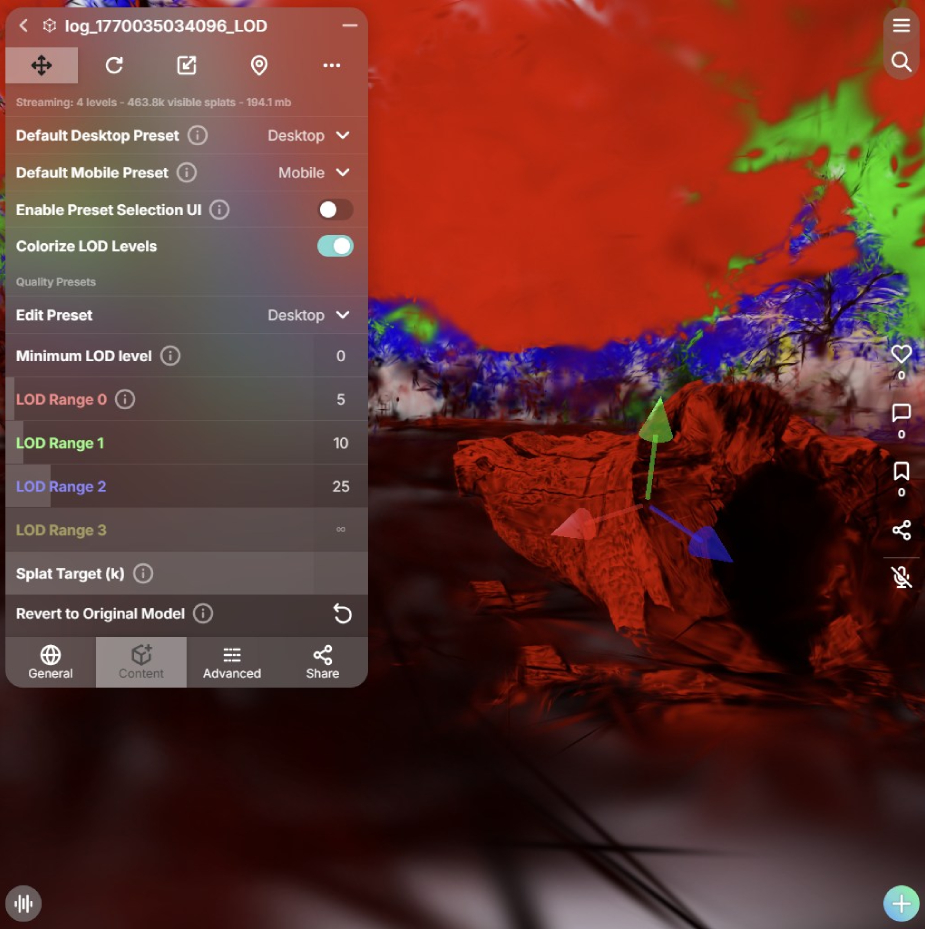

调整你的LOD使用颜色微调你的场景

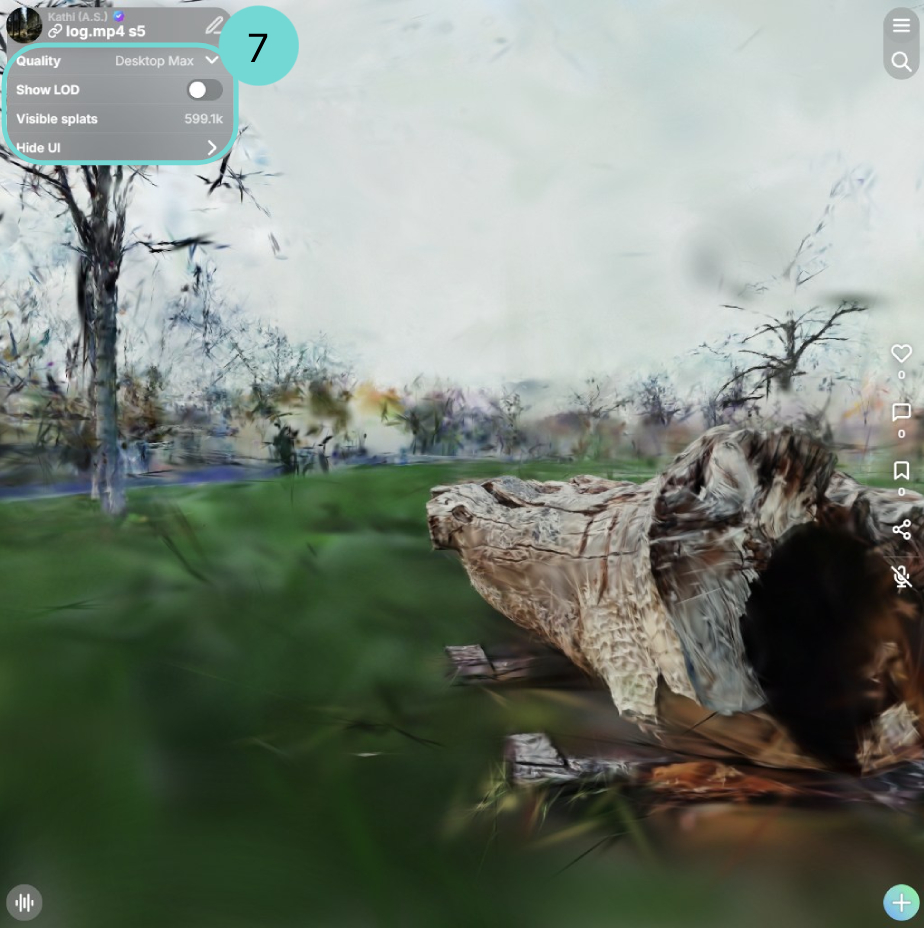

启用此设置并关闭界面后，启用预设选择界面 将显示在所有者徽章下方 7。当你调整预设时，你会看到 可见 Splat 变量的变化。 你还可以用颜色可视化你的 LOD 层级——在 LOD 设置中启用为 LOD 层级着色或在预设选择界面中启用显示层级。在界面中，每个范围将被着色，以便更容易理解哪个范围对应哪个 LOD 层级。

预设选择界面主要作为辅助工具，帮助你更有效地优化层级。如果你保持启用状态，访客将能够自行切换预设。

提示

对于 Mobile 预设，请确保可见 Splat 数量保持在 300 万以下，因为更高的值可能会导致 iOS 上的性能问题。

3.2 VR 预设​

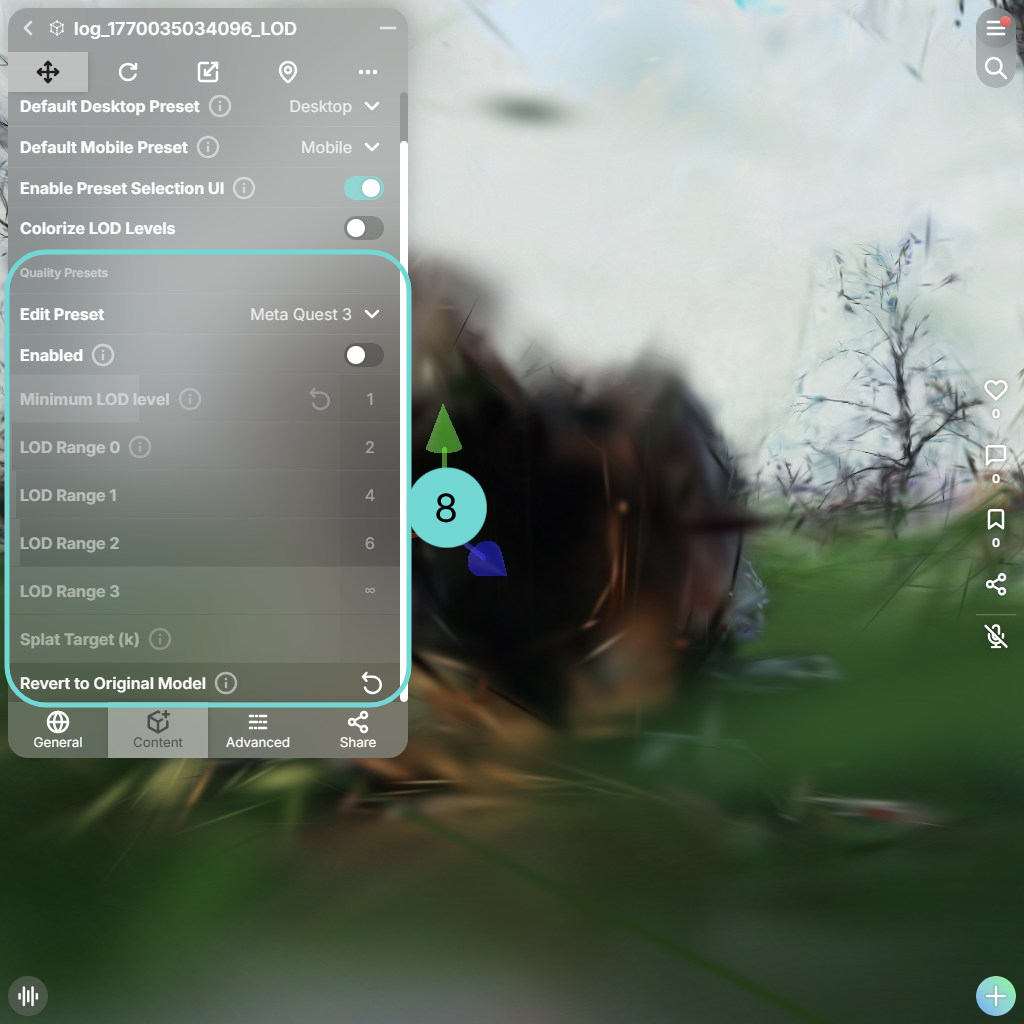

微调场景的VR体验

要使用 VR 头戴设备，你必须明确启用此选项。如果未启用，将使用 Mobile 预设代替（根据你的设置使用 Mobile 或 Mobile Max）。

切换 启用 按钮以启用 VR 支持。启用后，所有字段（如最低 LOD 层级）将变为可用。之后，根据你的需求调整相应的值。

4. 生成碰撞体​

调整 LOD 设置后，为你的 Splat 生成碰撞网格。这使访客能够在 3D 环境中行走和互动。

对于以 .lcc、.ply、.compressed.ply 或 .sog 格式上传的 Splat，你可以直接使用 生成碰撞体 按钮。请参阅碰撞体生成指南了解操作说明。

手动创建的 LOD 文件

如果你上传的是手动创建的 LOD（通过 CLI），则无法直接从 LOD 结构生成碰撞体。

解决方法：

  1. 生成 Splat 的低分辨率版本（约 100-200 万个高斯体）。
  2. 将此低分辨率 Splat 作为单独的实体上传（最好在单独的空间中）。
  3. 在该实体上使用 生成碰撞体 按钮创建碰撞网格。
  4. 下载或找到生成的碰撞文件。
  5. 将此碰撞文件上传到你的 LOD 实体。
